V průmyslové oblasti může nasazení kogeneračních zařízení na výrobu tepla a elektrické energie představovat rentabilní alternativu k výrobě pouze procesního nebo topného tepla.
Plynová turbína nebo kogenerační jednotka přitom vyvíjí mechanickou energii (sílu), která je přes generátor přeměňována na elektrický proud. Horké spaliny s teplotou obvykle 300 ... 600 °C jsou dále používány ve spalinovém nebo 4 tahovém kotli, aby byla vyrobena pára nebo horká voda (teplo.)
U 4 tahového kotle se jedná o konvenční 3-tahový kotel se spalovacím zařízením a integrovaným přídavným čtvrtým tahem, který může být v provedení jak parního, tak i horkovodního kotle.
Výrobky: Kotel na odpadní teplo s vlastním spalováním
Kotlů na špičkový výkon, které jsou u čistě spalinových kotlů nezbytné, je možné se díky vlastnímu spalovacímu zařízení obvykle vzdát. Investiční náklady, potřeba místa a náročnost výstroje se tak enormně redukují. Tepelný výkon přinesený odpadním teplem přitom dosahuje až 15 % celkového tepelného výkonu kotle. To je často optimální k pokrytí základního výkonu tepelné potřeby.
Výrobky: UNIVERSAL spalinové parní kotel Universal HRSB
Pokud je však základní výkon signifikantně vyšší, může být nasazení kotle pro špičkový výkon ve spojení s čistě spalinovým kotlem lepší alternativou. V každém případě se doporučuje velikost výkonu agregátu generujícího odpadní teplo (plynové turbíny/ kogenerační jednotky) zvolit tak, že tepelná energie získaná ze spalin nepřekročí základní výkon tepelných spotřebičů. Tím je zajištěno, že bude možno výrobu energie provozovat kontinuálně v ekonomicky optimálním provozním bodě, aniž by teplo spalin muselo být přechodně nevyužité odváděno do okolního prostředí.

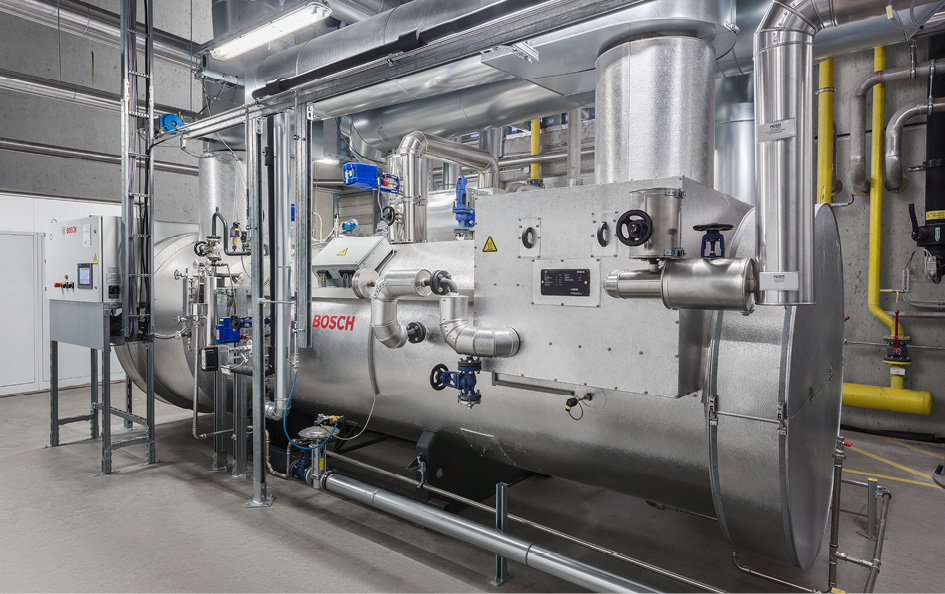

Bosch spalinový kotel HRSB
Modul úpravy vody WSM-V
4 tahový parní kotel
Chladicí voda motoru
Spalinový tepelný výměník
Předehřívák spalovacího vzduchu
Komín
Ekonomizér
Kogenerační jednotka
Pro parní kotlová zařízení s vysokou potřebou přídavné vody jsou smysluplné kombinace se solární energií. Upravená přídavná voda může být solární energií předehřívána a generována středotlaká sytá pára. Tato energie je pak přiváděná do parního kotle.
Za správných rámcových podmínek je možné s takovouto kombinací systémů zajistit ekonomické a ekologické zásobování energií.

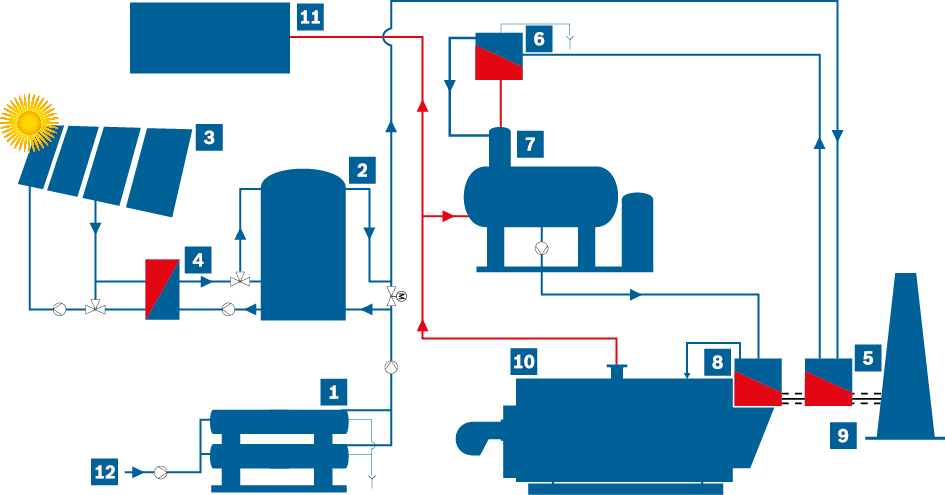

Příklad hydraulického napojení solárního zařízení do výroby procesní páry (znázornění silně zjednodušené)
Zařízení osmózy
Kondenzační tepelný výměník ECO
Akumulátor tepla
Chladič brýdových par VC
Parní kotel UL-S
Solární termické zařízení
Spotřebič
Tepelný výměník
Ekonomizér ECO
Čerstvá (surová) voda
