Udržování v teplém stavu
Pokud nejsou parní kotle na krátkou dobu, např. o víkendech nebo během odstávky výroby v noci potřeba, pak se pro tyto kotle nabízí udržování v teplém stavu. Přitom je kotel udržován na sníženém tlaku. Díky nižšímu tlaku v kotli a tím také nižší teplotě média klesají tepelné ztráty v dobách odstávek.
Technické informace: Systémy udržování teploty pro parní kotle
Udržování kotle v teplém stavu má v podstatě tři výhody:
- rychlou disponibilitu plného parního výkonu během několika málo minut
- zabránění průniku kyslíku a tím korozi při klidovém stavu
- zabránění nejvyššímu mechanickému namáhání při najíždění kotlového zařízení ze studeného stavu

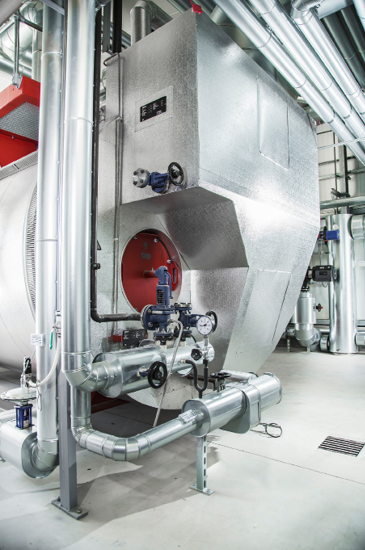

Topný had namontovaný ve dně kotle pro udržování v teplém stavu
Udržování v teplém stavu prostřednictvím topného hada
Ve vícekotlových zařízeních nebo v zařízeních, v nichž je k dispozici k ohřevu topného hada sytá pára z cizí parní sítě, probíhá udržování v teplém stavu prostřednictvím topného hada zabudovaného ve dně kotle. Udržování v teplém stavu přitom může probíhat regulovaně za pomoci regulačního ventilu na přívodu páry na požadovaný tlak nebo i neregulovaně.
Výhoda této varianty spočívá zejména v rovnoměrném rozložení teplot uvnitř kotle. Spolehlivě se tak zabrání tvorbě vrstvení teploty. Tím se enormně snižují tepelná napětí při přechodu z udržovacího provozu do normálního provozu.

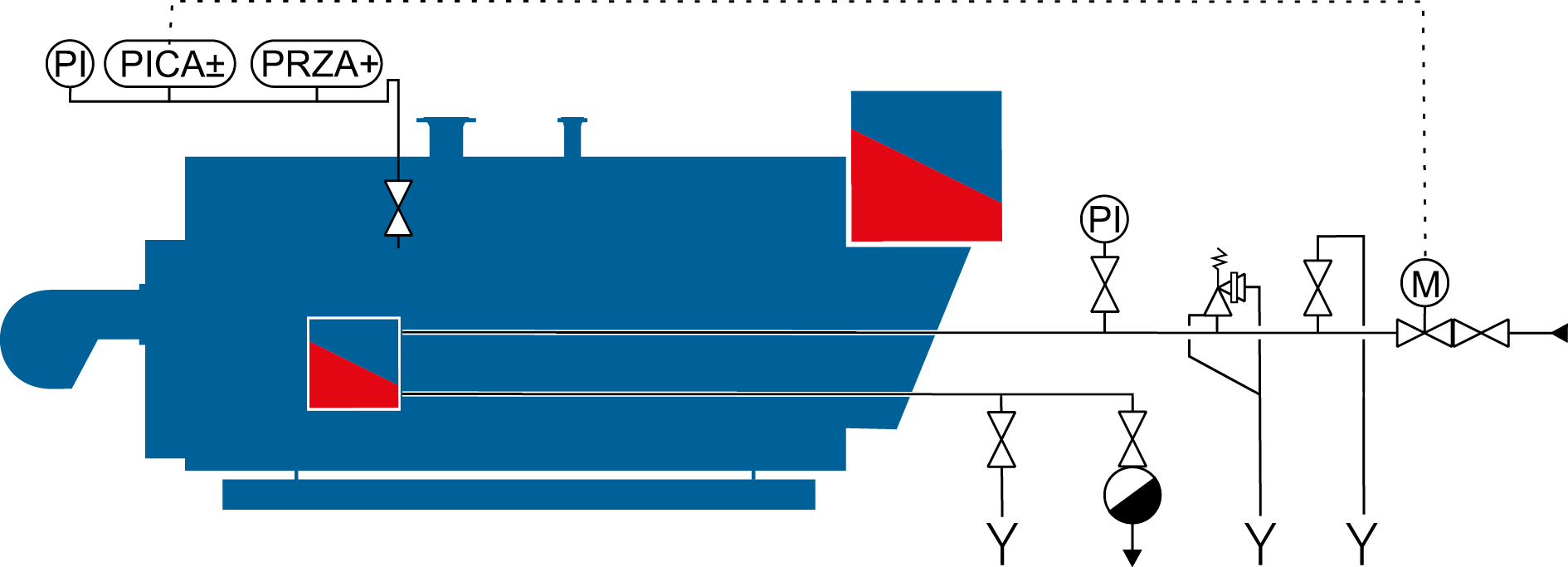

Udržování kotle v teplém stavu přes topného hada
|
PI |
Ukazatel tlaku (manometr) |
PICA± |
Převodník naměřeného tlaku |
PRZA+ |
Omezovač tlaku |
Udržování v teplém stavu přes prostor spalovacího zařízení
Jednotlivá kotlová zařízení nebo řídicí kotel vícektolového zařízení, pro které není k dispozici pára ze sítě, musí být udržovány v teplém stavu vlastním spalovacím zařízením.
Protože musí tepelný výkon spalovacího zařízení hořáku v tomto provozním režimu vyrovnávat pouze tepelné ztráty zařízení, je regulace výkonu spalovacího zařízení nastavena na minimální výkon. U dobře izolovaných zařízení spíná spalovací zařízení pouze jednou za několik hodin. Udržování v teplém stavu přitom často probíhá na zhruba 50 % středního provozního přetlaku kotle, aby to umožňovalo obzvláště rychlé najetí.
S udržováním v teplém stavu hořákem jsou však spojeny vždy všechny nevýhody častějšího spínání (taktování) hořáku, jako např. ztráty z provětrání a mechanická zátěž.
Navíc se při udržování v teplém stavu bez odběru páry po delší dobu (několika dnů) vytváří v kotli teplotní vrstvy, které při opětovném spuštění způsobují přídavná mechanická a termická zatížení.

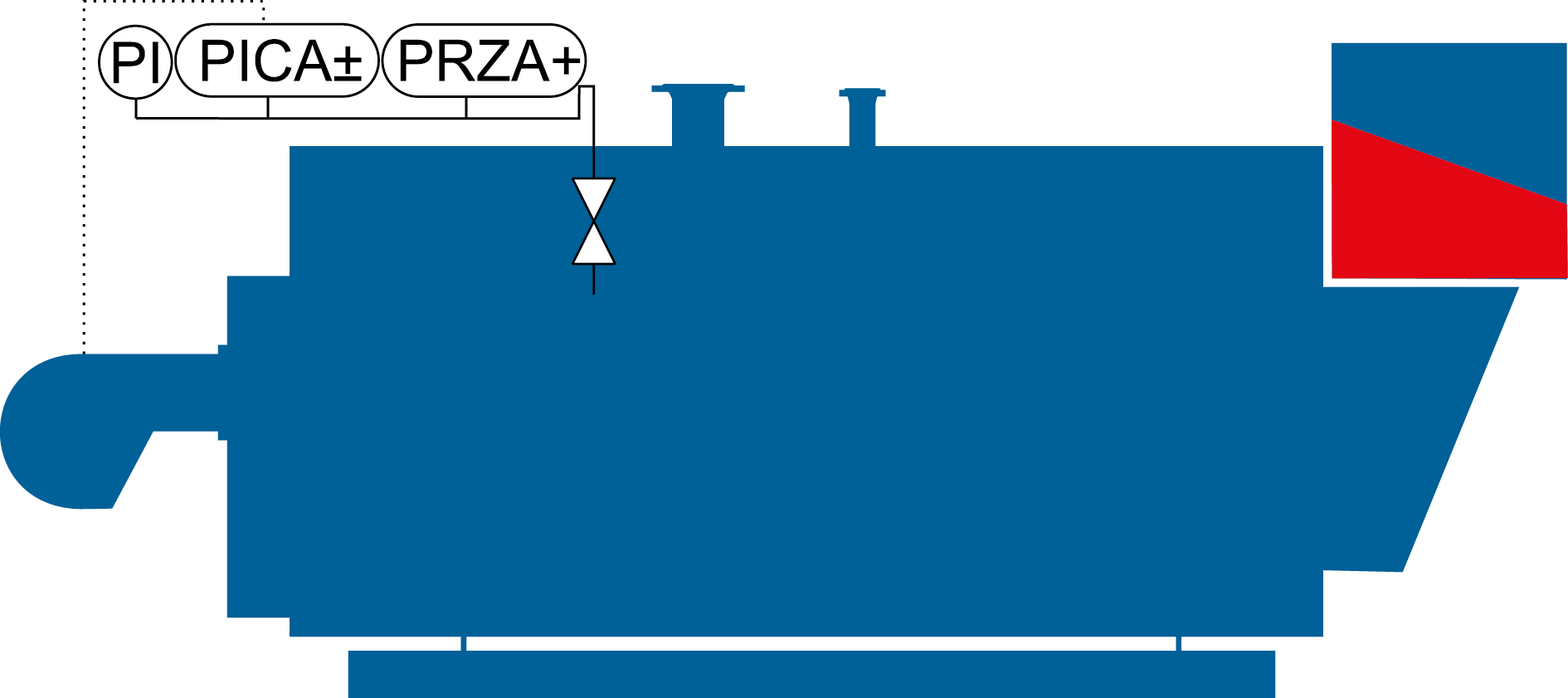

Udržování v teplém stavu přes spalovací zařízení
|
PI |
Ukazatel tlaku (manometr) |
PICA± |
Převodník naměřeného tlaku |
PRZA+ |
Omezovač maximálního tlaku |
