Při umístění kotelny v areálu podniku musí být kromě jiného zohledněny následující požadavky a aspekty:
Některé z těchto požadavků se nedají současně plně splnit, a to zejména u provozů s dlouhou historií. Místo instalace tudíž nebude splňovat všechny požadavky, nýbrž se bude jednat o kompromis provozně a technicky nezbytných požadavků a ekonomicky optimální polohy.
V následujících odstavcích je pojednáváno o některých základních požadavcích na prostor instalace kotle. Údaje slouží pouze jako pomůcka pro plánování. Nad jejich rámec musí být dodrženy všechny relevantní národní a lokální předpisy, jakož i příslušné platné normy.
Technické informace: Požadavky na prostor pro instalaci kotlů – Pokyny pro instalaci kotlů a příslušenství kotelny
Základní požadavky
Na prostor instalace kotle jsou kladeny následující požadavky:

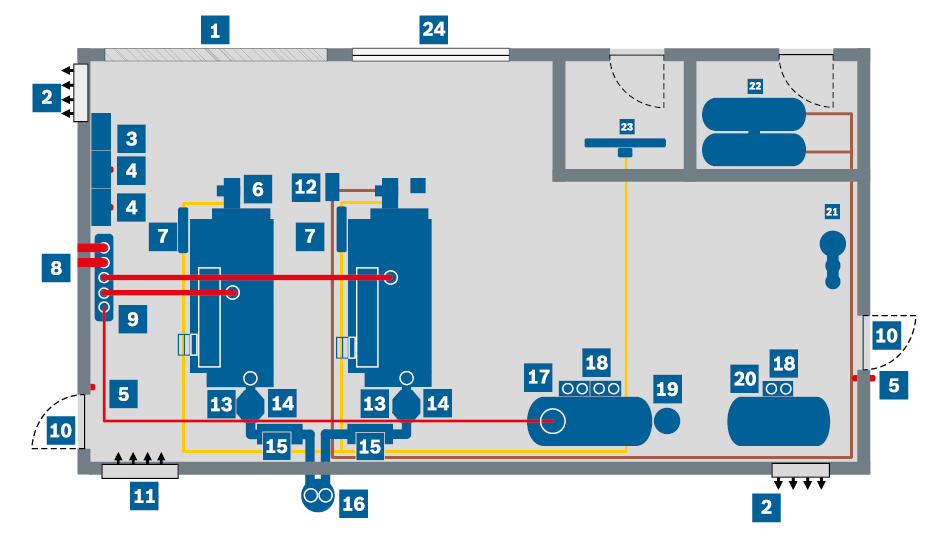

Příklad zobrazení kotelny (zjednodušené znázornění)
Stěhovací otvor
Integrovaný ekonomizér ECO
pára
plyn
olej
Odpadní vzduch (nahoře)
Kondenzační tepelný výměník
Systémové řízení SCO
Tlumič
Řízení kotle BCO
Komín
Tlačítko nouzového vypnutí
Modul tepelné úpravy vody WSM
Kotel
Moduly čerpadel PM
Modul regulace plynu GRM
Expandér BEM
Parní potrubí - spotřebič
Kondenzátní modul CSM
Parní rozdělovač SD
Modul úpravy vody WTM
Úniková cesta
Olejové nádrže
Přívodní vzduch (dole)
Předávací stanice plynu
Modul napájení oleje OSM
Výfuková plocha
Označování potrubí dle DIN 2403 - více informací
Přístupnost
Kotel a komponenty zařízení by měly být uspořádány tak, aby zůstaly zabudované armatury, senzorika a všechny revizní otvory přístupné. Umístění bezprostředně na jedné stěně je pro kotel a také některé komponenty zařízení smysluplné pouze podmíněně. Zejména na straně obsluhy kotle a komponentů by se mělo dbát na volný průchod o šíři minimálně 1 m. Navíc je třeba dbát na dostatečnou výšku pochozích ploch.
Základy a instalace/ usazení na místo
Musí být zaručeno splnění následujících požadavků na základy a instalaci:
Otvory pro přívod a odvod vzduchu
Přívodní vzduch musí být bez cizích částic, nesmí obsahovat prach ani korozivní nebo explozivní složky, jako například rozpouštědla nebo chladiva. U spalinových kotlů ve spojení s agregátem vyvíjejícím odpadní teplo (kogenerační jednotkou resp. plynovou turbínou) musí být dodržovány pokyny výrobce agregátu generujícího odpadní teplo.
Pokud není v kotelně k dispozici dostatečné větrání, resp. pokud je spalovací vzduch pro spalovací zařízení přisáván nezávisle na prostorovém vzduchu (např. přes vzduchové kanály z ostatních prostor nebo zvenku), musí být v kotelně naplánováno několik zařízení na monitoring CO.
Umístění přívodních otvorů vzduchu by se mělo v ideálním případě nacházet v oblasti zadní části kotle. Pokud to není ze stavebně-technických důvodů možné, musí být uvnitř prostoru kotelny k přesměrování přisávaného vzduchu nainstalovány vodicí plechy, resp. plechové kanály. Při plánování otvorů přívodního vzduchu musí být zohledněno i umístění komponentů zařízení náchylných na mráz (např. úpravny vody), které nesmí být instalovány v bezprostředním proudu přívodního vzduchu.
Musí být také naplánovány otvory pro odvod odpadního vzduchu. Ty slouží k odvádění nahromaděného tepla, které v kotelně vzniká a hromadí se pod stropem i při nízkých tepelných ztrátách.
Otvory přívodního vzduchu by měly být umístěny 500 mm nad podlahou kotelny, otvory pro odvádění odpadního vzduchu v nejvyšším místě instalačního prostoru. Přitom je třeba zajistit příčné větrání.
Otvory pro přívod čerstvého vzduchu a odvádění odpadního vzduchu musí být dimenzovány tak, aby byl v místě instalace kotle tlak ±0 mbar. Níže uvedené vzorce pro výpočet platí jako nezávislé doporučení. Je nezbytně nutné odsouhlasení zřizovatelem zařízení s příslušnými povolovacími orgány nebo se stavebním úřadem. Přídavné spotřebiče přívodního vzduchu (např. kompresory) musí být při stanovování velikosti zohledněny.
Skupina
Limitní hodnoty
Průřezy potrubí větracího vzduchu (vzorec)
GR 1
Q· ≤ 2 000 kW
AGR 1 = 300 + (Q· – 50) ∙ 2,5
GR 2
2 000 kW < Q· ≤ 20 000 kW
AGR 2 = 5 175 + (Q· – 2 000) ∙ 1,75
GR 3
20 000 kW < Q·
AGR 3 = 36 675 + (Q· – 20 000) ∙ 0,88
Poměr stran má činit maximálně 1:2. Potřebné průřezy odvětrání odpadního vzduchu vždy odpovídají 60 % průřezů přívodního vzduchu.
Uvedené průřezy musí být naplánovány jako volné otvory (netto průřezy). Musí být zohledněna zastínění mřížkami nebo lamelami.
Pokud je spalovací vzduch veden k hořáku přes nasávací kanály vzduchu, je třeba dbát na potrubí vhodné pro proudění a dostatečné dimenzování, co se týká tlakových ztrát. Tlaková ztráta musí být zohledněna při dimenzování hořáku. Eventuálně vznikající kondenzát v nasávacích vzduchových kanálech musí být bezpečně odveden ještě před ventilátorem spalovacího vzduchu.
Potrubí
Potrubí musí být dimenzována způsobem odpovídajícím národním a místním předpisům, jakož i příslušným platným normám při zohlednění vznikajících tlakových ztrát a rychlostí proudění.
Orientační hodnoty pro dimenzování, volbu materiálů a mnoho dalších aspektů naleznete v kapitole Technika.
Potrubí - více informací
Podmínky instalace jako nadmořská výška instalace, blízkost pobřeží, stavebně-technické rámcové podmínky a/nebo elektrické napájení mají značný vliv na dimenzování parního kotle.
Nadmořská výška instalace v důsledku tlaku a hustoty vzduchu má vliv na dimenzování ventilátoru spalovacího vzduchu. Při velmi vysokých výškách instalace > 1 000 m musí být zohledněny ještě aspekty jako například snížené chlazení motorů u čerpadel.
Instalace v blízkosti pobřeží má díky vzduchu s obsahem soli, který přeje korozi, např. vliv na materiály použité na hořák a na komín.
Elektrické napájení (napětí a frekvence) musí být u rozvaděče a motorů taktéž zohledněno (např. na ventilátorech, čerpadlech a ventilech).
