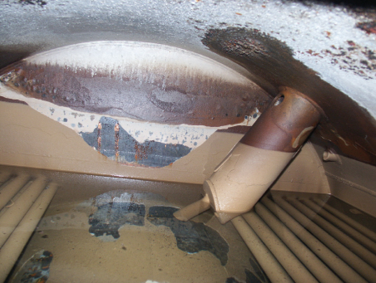

V surové vodě jsou kromě jiných škodlivých obsahových látek obsaženy také alkalické zeminy, často označované jako tvrdost. Známe je také z usazenin v rychlovarné konvici nebo v kávovaru. Již vrstva o síle pouhého 1 mm vápenatých usazenin vede ke značně redukovanému přechodu tepla na straně vody. Především na termicky vysoce namáhaných konstrukčních prvcích, jako jsou plamenec nebo trubkovnice vnitřní obratové komory, to může vést ke značným škodám.
V daném případě bylo díky dalším přidaným spotřebičům stávající změkčovací úpravna vody stále znovu přetěžována. Hlídání tvrdosti chybělo, čímž nebylo přetížení rozpoznáno.

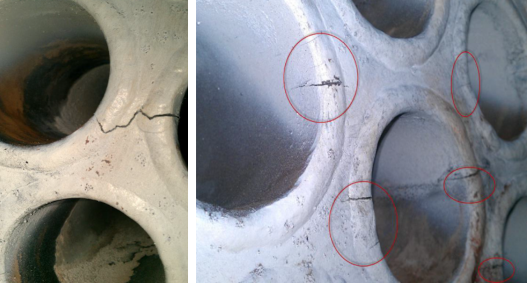

Tím se dostávala zbytková tvrdost i do kotle, v němž se na straně vody utvořily povlaky. Tyto povlaky vedly k redukovanému přechodu tepla s lokálním přehříváním a v důsledku toho k trhlinám na trubkovnici.
Věděli byste to?
Při tvrdosti vody 10°dH (střední rozsah tvrdosti) je přepravováno na m3 až 70 g vápenatých usazenin.
V přepočtu na kotel s parním výkonem 10 t/h a s nepřetržitým provozem po dobu 10 dnů tak v kotli vznikne téměř 500 kg vápenatých usazenin.
Škody:
Příčiny:
Náprava:
Hlídání kvality vody - více informací
Technické informace: Požadavky na provoz středo- a vysokotlakých kotelních zařízení bez trvalého dozoru
Energeticky a ekonomicky je veskrze smysluplné vznikající kondenzát z provozu odvádět zpět do vodního/ parního okruhu. Kondenzát však může být znečištěný výrobním procesem. V tomto příkladu byl díky netěsným tepelným výměníkům ve výrobě kondenzát znečištěn tuky. V kotli se tuk ukládal na teplosměnných plochách a také zabezpečení proti nedostatku vody, což vedlo k přehřívání teplosměnných ploch.
Příčina:

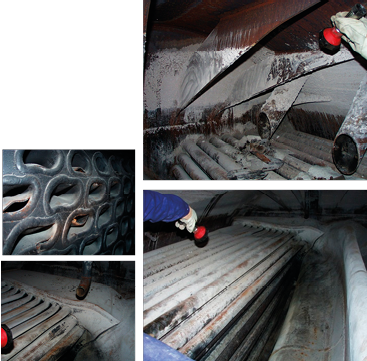

Vrstva tuku a nečistot v kotli jako příčina deformace plamence a vnitřní obratové komory
V podstatě musí dávkování plnit dva úkoly. Na jedné straně musí být navázány možné podíly zbytkového kyslíku nebo zbytkové tvrdosti, na druhé straně musí být hodnota pH v napájecí vodě a v kotli udržována v přípustných limitech. Často jsou dávkovací čerpadla spínaná paralelně s napájecími čerpadly kotle nebo s regulací přídavné vody, což umožňuje množstevně proporcionální dávkování. Dávkovací výkon se přizpůsobuje hodnotám naměřeným v kotlové vodě, aby tak byla koncentrace dávkovaných prostředků udržována v rozsahu orientačních hodnot. Smysluplné je nastavení v rozsahu 30 ... 100 % výkonu dávkovacích čerpadel. Pokud by to nedostačovalo, pak se musí koncentrace dávkovaného prostředku změnit.
Jak podlimitní dávkování, tak i nadměrné dávkování, může vést k negativnímu ovlivnění bezproblémového provozu kotle nebo k závažným škodám.
Časté, opakující se problémy s kvalitou vody však většinou není třeba hledat v dávkování samém, nýbrž se často skrývají v předřazené úpravě vody a v jejím hlídání. Dávkování pak již není schopné normální výkyvy vyrovnávat.
Problém:
